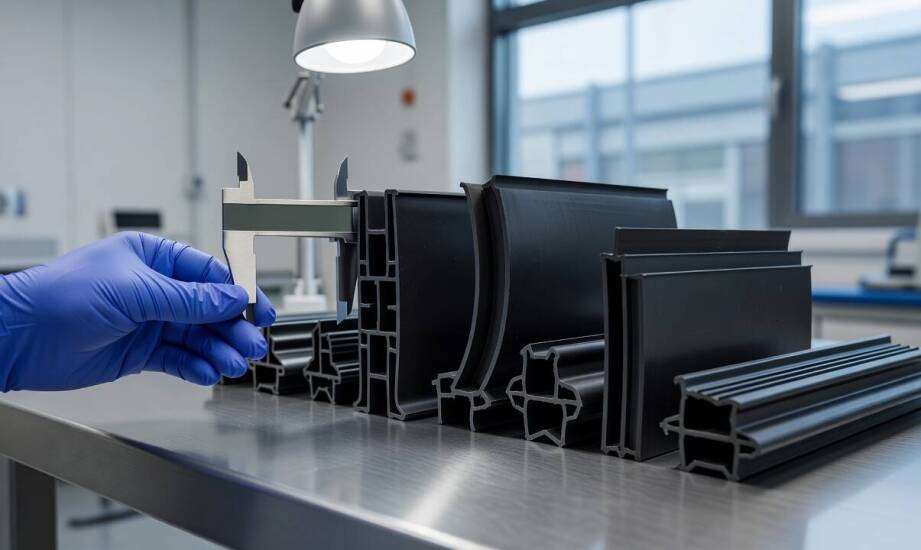

Warum die Geometrie von extrudierten Gummi Formteile über ihre Funktion in industriellen Anwendungen entscheidet

Die Geometrie eines extrudierten Bauteils entscheidet über dessen Verhalten in komplexen industriellen Anwendungen. Die Wahl des geeigneten Polymers sowie die richtige Auslegung des Querschnitts, der Wandstärke oder der Art der Abstützung können zu völlig unterschiedlichen Gebrauchs- und mechanischen Eigenschaften führen. Ein massiv aufgebautes Element verhält sich unter Belastung steif. Ein Profil mit Hohlräumen lässt sich dagegen leicht in der gewünschten Weise komprimieren. Die richtige Planung der Form bereits in der Konstruktionsphase entscheidet über die spätere Lebensdauer des gesamten Systems. Die verarbeitende Industrie benötigt zuverlässige Lösungen, die Mechanismen dauerhaft vor äußeren Einflüssen schützen und das Austreten von Betriebsmedien unter Druck wirksam verhindern.

Geometrie des Querschnitts und Härte in Anwendungen

Die technische Funktion einer Dichtung bildet den Ausgangspunkt für die Entwicklung eines geeigneten Querschnitts. Elemente mit anspruchsvollen Dichtfunktionen erfordern in der Regel Profile mit dünnwandigen Luftkammern oder flexiblen Dichtlippen. Eine solche Konstruktion ermöglicht eine kontrollierte Verformung des Materials im Bereich von 20 bis 40 % der Nennhöhe des Produkts, wodurch eine hohe Dichtheit ohne die Entstehung kritischer Spannungen in der Maschinenkonstruktion erreicht wird. Bauteile zum Schutz von Blechkanten werden dagegen als Klemmprofile ausgeführt, bei denen die Kontaktbreite und der passende Abrundungsradius entscheidend sind. Führungselemente erfordern hingegen deutlich massivere Geometrien mit erhöhter Maßstabilität.

Konstrukteure, die Gummiformteile für eine bestimmte kinematische Baugruppe auswählen, analysieren die Bewegung der zusammenwirkenden Komponenten sehr genau. Ein wichtiger Parameter für die Fähigkeit zum Ausgleich von Unebenheiten ist die Härte des Werkstoffs, gemessen auf der Shore-A-Skala. Weiche Mischungen im Bereich von 40 bis 50 ShA eignen sich hervorragend für Fenster- und Türsysteme sowie Maschinen, bei denen das Schließen von Abdeckungen eine hohe Elastizität erfordert. Härtere Varianten mit Werten von 70 bis 85 ShA kommen in Systemen zum Einsatz, die unter hohem Flüssigkeitsdruck arbeiten. Diese Steifigkeit verhindert das Herausdrücken der Dichtung aus dem genormten Montagespalt. Die geometrische Stabilität einer Verbindung hängt zudem von der Druckverformungsrestbeständigkeit gemäß ISO 815-1 ab. Ein Compression-Set-Wert von unter 25 % kennzeichnet hochwertige statische Dichtungen.

Einfluss der Einsatzbedingungen auf die Wahl des Elastomers

Hohe Betriebstemperaturen, dauerhafte Schmierstoffeinwirkung, UV-Strahlung sowie erhöhte Ozonkonzentrationen erfordern eine präzise Abstimmung der Polymerbasis. Die Verwendung eines ungeeigneten Werkstoffs führt zu einer schnellen Degradation der Polymerstruktur, zu Oberflächenrissen oder zu irreversiblen Quellungen des Bauteils beim Kontakt mit dem Medium. EPDM-Elastomere zeichnen sich durch eine besonders hohe Beständigkeit gegenüber Ozon und Sonneneinstrahlung aus, wodurch sie auch bei langjähriger Witterungseinwirkung ihre Eigenschaften behalten. Der direkte Kontakt mit heißen Motorölen oder Kraftstoffen erfordert dagegen den Einsatz von NBR-Kautschuk, der seine Strukturstabilität in kohlenwasserstoffhaltigen Medien bewahrt.

Die Materialanforderungen steigen deutlich in der Medizin-, Pharma- und Lebensmittelindustrie. Die produzierten Komponenten dürfen weder mit Lebensmitteln reagieren noch unerwünschte Stoffe an geförderte Medien abgeben. In solchen Anwendungen wählen Technologen Silikon oder speziell formulierte Elastomermischungen mit FDA-Zulassungen. Die exakt abgestimmte Rezeptur bestimmt das geeignete Vernetzungssystem sowie die Auswahl alterungsbeständiger Zusatzstoffe. Eine korrekt entwickelte Gummimischung reduziert das Risiko der Weichmacherwanderung und gewährleistet die geforderten Eigenschaften des Endprodukts.

Konstruktion, Extrusion und Qualitätskontrolle

Die technische Dokumentation für die Serienextrusion muss die zulässigen Maßabweichungen eindeutig festlegen. Prozessingenieure orientieren sich dabei an den Toleranzklassen der internationalen Norm ISO 3302-1 und wählen den geeigneten Präzisionsgrad von E1 bis E3 für den jeweiligen Querschnitt. Ebenso wichtig ist die Definition der Toleranzen für die Länge zugeschnittener Abschnitte. Eine vollständige Angebotsanfrage berücksichtigt außerdem die vorgesehene Befestigungsart des fertigen Bauteils. Das Einpressen in enge Nuten, die punktuelle mechanische Befestigung oder das Verkleben erfordern unterschiedliche Profilgeometrien und die Berücksichtigung des materialbedingten Schrumpfverhaltens.

Die kontinuierliche Extrusion ermöglicht die Herstellung komplexer Formen, die mit Spritzgussverfahren häufig nur schwer realisierbar sind. Das Durchpressen der plastifizierten Mischung durch eine präzise gefertigte Düse verleiht dem Profil seine endgültige Form. Die Integration von Metallverstärkungen verbessert zusätzlich die Befestigungseigenschaften bei starken Vibrationen. Vor dem Start der Serienproduktion durchlaufen Prototypen umfangreiche Prüfprogramme. Dabei werden Zugfestigkeit, Bruchdehnung und die Beständigkeit gegen bleibende Verformung bewertet. Regelmäßige Querschnittsmessungen mit optischen Messsystemen gewährleisten die Übereinstimmung der Bauteile mit der freigegebenen technischen Dokumentation. Zusätzliche Alterungstests in speziellen Klimakammern simulieren eine langjährige Nutzung des Materials.

Die Firma Larkis aus Dobczyce produziert seit 1989 Dichtungen, LSR-Spritzgussteile und Silikonprofile für die Automobil-, Lebensmittel- und Medizinindustrie. Das Unternehmen verfügt über ein eigenes Prüflabor, und die Produktionsüberwachung basiert auf einem Qualitätsmanagementsystem gemäß ISO 9001:2015.

Kriterien für die Auswahl industrieller Produkte

Die Leistungsfähigkeit eines industriellen Dichtungssystems hängt von der präzisen Abstimmung zwischen Querschnittsgeometrie und den Eigenschaften des verwendeten Materials ab. Die Analyse der Umgebungsbedingungen bereits in der Konstruktionsphase reduziert das Risiko kostspieliger Ausfälle und ungeplanter Produktionsstillstände erheblich. Konstrukteure müssen zyklische mechanische Belastungen mit den langfristigen Auswirkungen industrieller Chemikalien in Einklang bringen. Die endgültige Auswahl der technischen Lösung ist immer ein ausgewogener Kompromiss zwischen hoher Flexibilität für eine einfache Montage und ausreichender Kernsteifigkeit. Dieses Vorgehen gewährleistet, dass das Bauteil während der gesamten vorgesehenen Lebensdauer sicher in seiner Einbauposition verbleibt.

• Die Änderung von Querschnitt, Wandstärke und Lagerung verändert das Verhalten derselben Elastomermischung grundlegend.

• Die Funktion des Bauteils bestimmt die erste Wahl der Geometrie: Dichtungs-, Schutz- oder Führungselement.

• Härte, Elastizität und ein niedriger Compression Set bestimmen Anpresskraft und Stabilität im Dauerbetrieb.

• Die Materialauswahl richtet sich nach Temperatur, Schmierstoffen, UV-Strahlung, Ozon und Anforderungen an den Lebensmittelkontakt.

• Eine Anfrage sollte Toleranzen, Abschnittslängen, Montageart und Serienanforderungen enthalten.

• Ein individuelles Profil muss die Anforderungen der Anwendung mit den Möglichkeiten der Extrusion und einer reproduzierbaren Fertigung verbinden.

• Laborprüfungen und Maßkontrollen bestätigen die Material- und Produktkonformität vor dem Serienstart.

FAQ

Welche technischen Daten sollten bei der Bestellung eines Gummiprofils angegeben werden?

Am wichtigsten sind die Querschnittsabmessungen, Toleranzen, Abschnittslängen und die vorgesehene Montageart. Darüber hinaus sollten die Einsatzbedingungen, die gewünschte Anpresskraft und die geplante Stückzahl definiert werden. Solche Angaben ermöglichen die Auswahl der passenden Geometrie und Mischung ohne Risiko einer Fehlanpassung.

Wann sollte ein weiches und wann ein härteres Profil gewählt werden?

Ein weiches Profil wird dort eingesetzt, wo eine hohe Elastizität und der Ausgleich von Unebenheiten erforderlich sind. Härtere Varianten eignen sich für Systeme mit höherem Druck oder größeren mechanischen Belastungen. Die endgültige Auswahl hängt zudem von den Einsatzbedingungen und der geforderten Lebensdauer ab.

Welche Prüfungen bestätigen die Eignung eines Profils für die Serienproduktion?

Hierzu gehören Festigkeitsprüfungen, Querschnittsmessungen sowie Untersuchungen zur Druckverformungsrestbeständigkeit. Zusätzlich werden Alterungstests durchgeführt, die eine langfristige Nutzung simulieren. Dadurch lassen sich sowohl die Materialstabilität als auch die Maßhaltigkeit zuverlässig bewerten.
